Установочні комплекти для планетарної втулки Shimano Nexus Inter-8
Ці комплекти допоможуть правильно встановити 8-швидкісну планетарну втулку Shimano Nexus Inter-8 у дропаути рами. Вибір комплекту залежить від кута нахилу дропаутів:
- Горизонтальні (θ = 0°—20°) → (SM8S31A0010A) або (SM8S31A0030S)
- Жовта (5R) та коричнева (5L) шайби
- Діагональні (θ = 20°—38°) → (SM8S31A0020A)
- Чорна (7R) та сіра (7L) шайби
- Вертикальні (θ = 60°—90°) → (SM8S31A0120S)
- Синя (8R) та зелена (8L) шайби
Комплектація установочних комплектів Shimano

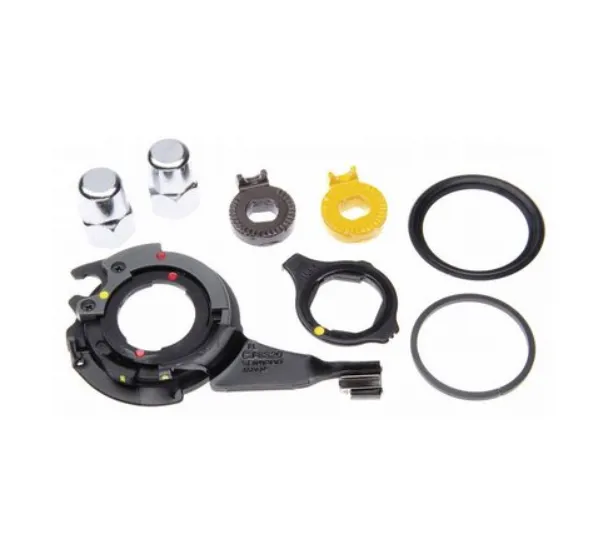

Комплект Shimano (SM8S31A0010A)
- Гайка ковпачкова 3/8" (Cap Nut, Y31414010) – 2 шт.
- Установочна шайба 5R (Y33Z20500) – 1 шт.
- Установочна шайба 5L (Y33M39510) – 1 шт.
- Стопорна шайба (Snap Ring C, Y32120100) – 1 шт.
- Пильник (Driver Cap, Y74Y18000) – 1 шт.
- Механізм селектора (CJ-8S20 Cassette Joint, Y74Y98130) – 1 шт.
- Фіксуюче кільце механізму селектора (Y33Z98020) – 1 шт.
Комплект Shimano (SM8S31A0030S)
- Гайка ковпачкова 3/8" (Cap Nut, Y31414010) – 2 шт.
- Установочна шайба 5R (Y33Z20500) – 1 шт.
- Установочна шайба 5L (Y33M39510) – 1 шт.
- Стопорна шайба (Snap Ring C, Y32120100) – 1 шт.
- Пильник (Driver Cap, Y74Y18000) – 1 шт.
- Механізм селектора (CJ-8S40 Cassette Joint, Y74Y98150) – 1 шт.
- Фіксуюче кільце механізму селектора (Y33Z98020) – 1 шт.
Комплект Shimano (SM8S31A0020A)
- Гайка ковпачкова 3/8" (Cap Nut, Y31414010) – 2 шт.
- Установочна шайба 7L (Y33M39710) – 1 шт.
- Установочна шайба 7R (Y33M39700) – 1 шт.
- Стопорна шайба (Snap Ring C, Y32120100) – 1 шт.
- Пильник (Driver Cap, Y74Y18000) – 1 шт.
- Механізм селектора (CJ-8S20 Cassette Joint, Y74Y98130) – 1 шт.
- Фіксуюче кільце механізму селектора (Y33Z98020) – 1 шт.
Комплект Shimano (SM8S31A0120S)
- Гайка ковпачкова 3/8" (Cap Nut, Y31414010) – 2 шт.
- Установочна шайба 8L (Y34R85000) – 1 шт.
- Установочна шайба 8R (Y34R85010) – 1 шт.
- Стопорна шайба (Snap Ring C, Y32120100) – 1 шт.
- Пильник (Driver Cap, Y74Y18000) – 1 шт.
- Механізм селектора (CJ-8S20 Cassette Joint, Y74Y98130) – 1 шт.
- Фіксуюче кільце механізму селектора (Y33Z98020) – 1 шт.
